有隔板高效過濾器與無隔板高效過濾器的區別
高效空氣過濾器主要用于捕集0.5um以下的顆粒灰塵及各種懸浮物。高效空氣過濾器生產原材料主要采用超細玻璃纖維紙作濾料，膠版紙、鋁膜等材料作分割板，與木框鋁合金膠合而成。每臺均經納焰法測試，具有過濾效率高、阻力低、容塵量大等特點。高效空氣過濾器可廣泛用于光學電子、LCD液晶制造，生物醫藥、精密儀器、飲料食品，PCB印刷等行業無塵凈化車間的空調末端送風處。高效過濾器和超高效過濾器均用于潔凈室末端及各種凈化設備，以其結構形式可分為有：有隔板高效過濾器、無隔板高效過濾器、大風量高效過濾器,超高效過濾器等,有隔板高效過濾器與無隔板高效過濾器的區別在于生產工藝及隔板的做法。
有隔板高效過濾器與無隔板高效過濾器的區別異同點
高效過濾器可分為：有隔板高效空氣過濾器和無隔板高效空氣過濾器。
有隔板高效過濾器是用超細玻璃纖維作濾料、膠板紙、鋁鉑作分隔板，與木框或鋁合金框膠和而成，具有過濾效率高，阻力低，風量大的優點，廣泛應用與各種局部凈化設備和潔凈廠房。

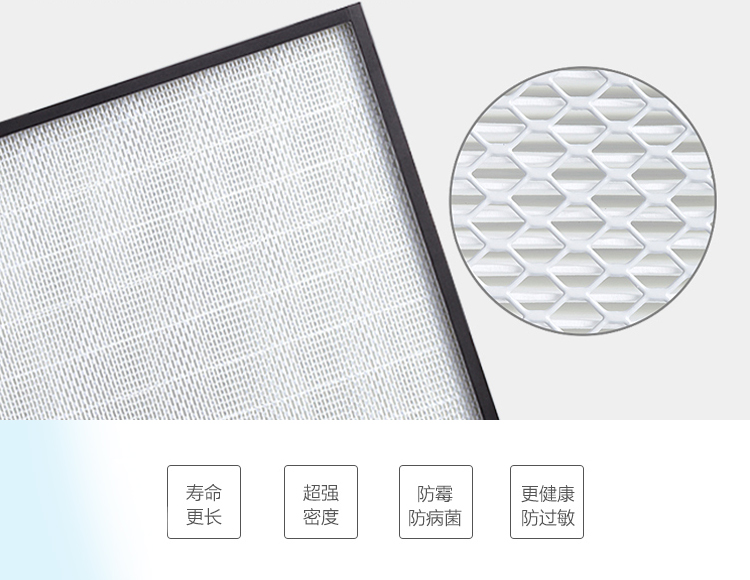

無隔板高效過濾器是用超細玻璃纖維做濾料，熱熔膠做分隔物，與各類外框裝配，外框美觀，與有隔板高效過濾器相比，在相同風量下，具有體積小、重量輕、結構緊湊、性能可靠等優點。
有隔板高效過濾器、無隔板高效過濾器的實際尺寸和名義尺寸
有無隔板高效過濾器為什么有實際尺寸和名義尺寸之分，是因為名義尺寸是包括外框和濾料的過濾器，而實際尺寸一般除掉外框，只計算濾料的寬、高、深以及濾料的面積。
有隔板高效過濾器和無隔板高效過濾器濾料的標準折數、折高、以及公式換算
有隔板高效空氣過濾器的濾紙折高一般比名義尺寸的高度要短30mm~34mm左右，其折數主要是由隔板紙和濾紙與隔板紙組裝的松緊程度決定的，隔板紙弧度按標準計算，一般為4mm，少于4mm，則有隔板的的隔數就多，另外組裝的松，其結果適得其反，有隔板的隔數就少，而無隔板的濾紙折數，主要是由濾紙折高，以及濾紙的緊密程度決定的。
有隔板高效空氣過濾器的濾紙折高一般比名義尺寸的高度要短30mm~34mm左右，其折數主要是由隔板紙和濾紙與隔板紙組裝的松緊程度決定的，隔板紙弧度按標準計算，一般為4mm，少于4mm，則有隔板的的隔數就多，另外組裝的松，其結果適得其反，有隔板的隔數就少，而無隔板的濾紙折數，主要是由濾紙折高，以及濾紙的緊密程度決定的。
“PP HEPA”和玻璃纖維“HEPA”的異同點
PPHEPA”和玻璃纖維“HEPA”的比較表如下：
項目 PPHEPA玻璃纖維HEPA
皮膚刺激性無有
纖維脫落無有且脫落的纖維對人體有嚴重危害
過濾效果好好
風阻小（約為PPHEPA得倍）
有隔板高效過濾器與無隔板高效過濾器的區別技術參數
有隔板高效過濾器技術參數表
有隔板高效過濾器與無隔板高效過濾器的區別技術參數
有隔板高效過濾器技術參數表
|
形尺寸 |
過濾面積 |
額定風量 |
初阻力 |
建議風量 m3/h |
最大阻力(鋁隔板)Pa |
迎面風速0.45m/s時
|
|||
| 610×610×150 | 8.8 | 850 | 235 | 500∽1000 | 1300 | 600 | 160 | ||
| 305×610×150 | 4.1 | 425 | 235 | 250∽500 | 1300 | 300 | 160 | ||
| 915×610×150 | 13.6 | 1275 | 235 | 750∽1400 | 1300 | 900 | 160 | ||
| 1220×610×150 | 18.3 | 1700 | 235 | 1000∽1900 | 1300 | 1200 | 160 | ||
| 610×610×292 | 17.6 | 1700 | 245 | 1000∽1900 | 2200 | ||||
| 305×610×292 | 8.3 | 850 | 245 | 500∽900 | 2200 | ||||
| 915×610×292 | 27.3 | 2550 | 240 | 1500∽2800 | 2200 | ||||
| 1220×610×292 | 36.6 | 3400 | 240 | 2000∽3800 | 2200 | ||||
| 610×610×292/3 | 25.1 | 1700 | 190 | 1500∽3000 | 2400 | ||||
| 305×610×292/3 | 11.7 | 850 | 195 | 7500∽1500 | 2400 | ||||
無隔板高效過濾器技術參數表
|
型號 |
外形尺寸 |
過濾面積m2 |
風速0.45m/s時阻力 |
建議風量 Airflow M3/h |
| 305×305 | 305×305×70 | 2.5 2.8 3.2 | 120 135 160 | 100~250 |
| 305×610 | 305×610×70 | 5.0 5.6 6.4 | 120 135 160 | 300~500 |
| 610×610 | 610×610×70 | 10.2 11.2 12.9 | 120 135 160 | 600~1000 |
| 762×610 | 762×610×70 | 12.7 13.9 16.1 | 120 135 160 | 750~1250 |
| 915×610 | 915×610×70 | 15.4 16.8 19.4 | 120 135 160 | 900~1500 |
| 1220×610 | 1220×610×70 | 20.7 22.4 25.9 | 120 135 160 | 1200~2000 |
| 305×305 | 305×305×90 | 3.2 3.5 4.1 | 85 100 120 | 100~250 |
| 305×610 | 305×610×90 | 6.5 7.0 8.1 | 85 100 120 | 300~500 |
| 610×610 | 610×610×90 | 13.1 14.1 16.5 | 85 100 120 | 600~1000 |
| 762×610 | 762×610×90 | 16.2 17.7 20.7 | 85 100 120 | 750~1250 |
| 915×610 | 915×610×90 | 19.7 21.3 24.8 | 85 100 120 | 900~1500 |
| 1220×610 | 1220×610×90 | 26.5 28.5 33.1 | 85 100 120 | 1200~2000 |
