潔凈室內對高效過濾器進行PAO檢漏說明
2019-07-19 09:38:59 admin
高效過濾器PAO檢漏說明
國外通過長期的研究和實踐，對過濾器及其組成的過濾裝置進行檢漏測試已標準化了。他們普遍采用氣溶膠作為塵源，與氣溶膠光度計配合使用的檢漏方法(也有用大氣塵作為塵源與粒子計數器配合檢漏的)。常用的氣溶膠有鄰苯二甲酸二辛酯(DOP)、聚α－烯烴(Ploy－Alpha－Olefin，簡稱PAO)等。因?yàn)楣舛扔?jì)讀數為瞬時讀數，便于掃描，巡檢速度 快；而粒子計數器讀數為累積讀數，不利于掃描，巡檢速度慢，另外由于在被測高效過濾器上風側往往大氣塵濃度較低，需補充發煙才能明顯、容易地發現泄漏，而因此氣溶膠光度計檢漏法恰恰彌補了粒子計數器法檢漏的不足之處，因此前者采用較多。國外過去廣泛采用DOP法檢漏，由于DOP具有致突變性，現國外已用一種商品名為Emery3004的合成烯烴(PAO)作為氣溶膠，但DOP仍可作為替代物，它們的檢漏原理是一致的。我國醫藥行業在改革開放以來建立了許多合資企業，它們?cè)跐崈羰抑幸矊?duì)高效過濾器進行檢漏試驗，現以PAO檢漏法為例介紹高效過濾器的檢漏方法。

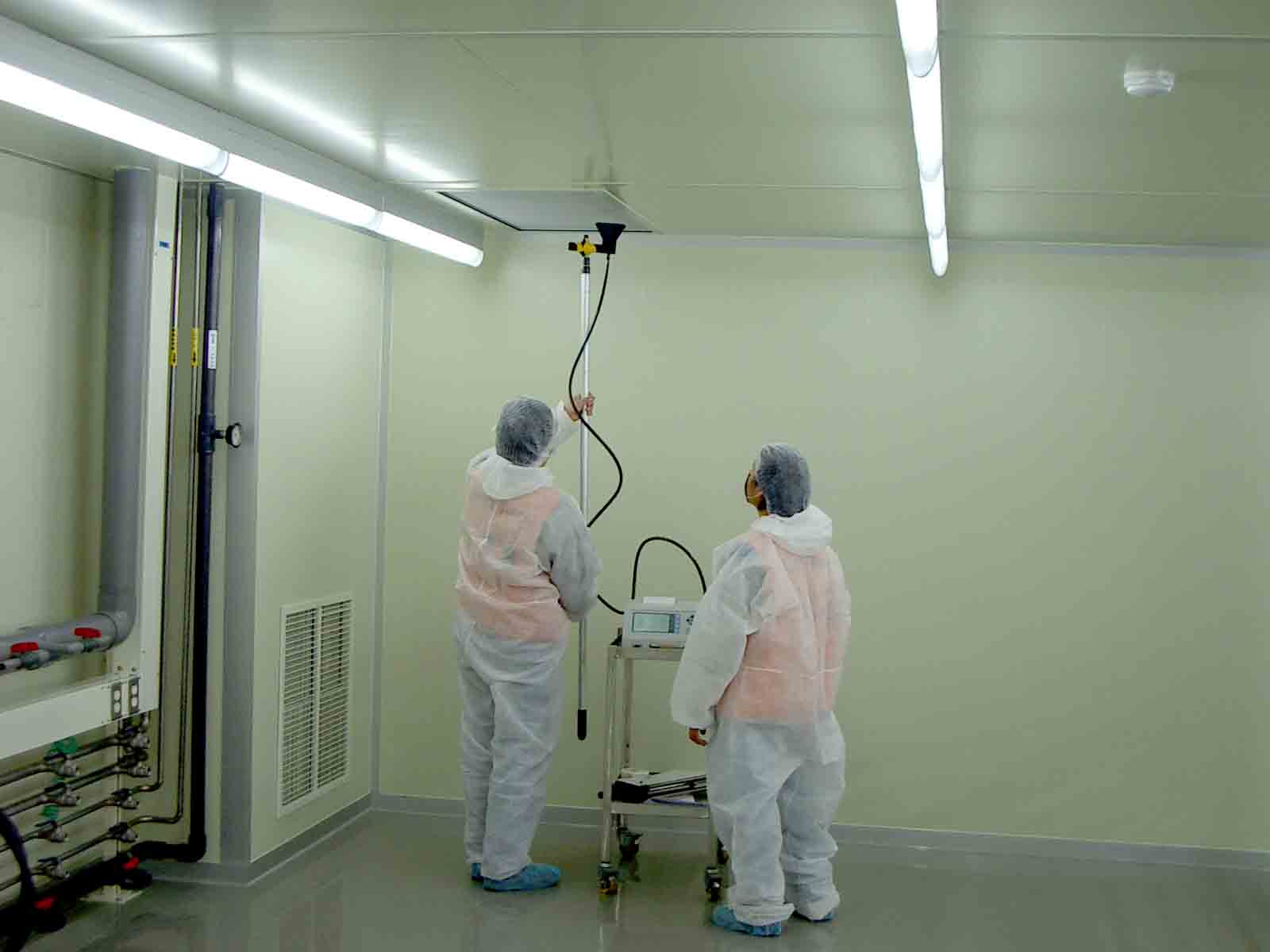

PAO法檢漏
確定高效過濾器本身及其安裝是否有明顯的滲漏，必須在現場對以下幾處進行測試：
a，過濾器的濾材；b．過濾器的濾材與其框架內部的連接；c．過濾器框架的密封墊和過濾器組支撐框架之間；d．支撐框架和墻壁或頂棚之間。PAO法檢漏的儀器有：塵源、氣溶膠發生器、氣溶膠光度計。PAO法檢漏的塵源就是PAO溶劑。加熱后使之霧化，噴霧后粒子呈球形。氣溶膠發生器即為產生煙霧的裝置。PAO溶劑倒人發生器容器后，在一定的加熱條件(通常為39℃左右)和壓力條件(一般為o.1MPa左右，為安全起見需用氮?dú)?下，產生的 氣溶膠煙霧被送人高效過濾器上風側。氣溶膠光度計即測定和顯示氣溶膠濃度的儀器。要求其靈敏度至少要達到80×10－3μg/L。
PAO法檢漏的工作原理是：在被檢測高效過濾器上風側發生PAO氣溶膠作為塵源，在下風側用光度計進行采樣，含塵氣體經過光度計產生的散射光由光電效應和線性放大轉換為電量，并由微安表快速顯示。采集到的空氣樣品通過光度計的擴散室，由于粒子擴散引起燈光強度的差異，經測定這個光強度，光度計便可測得氣溶膠的相對濃度。
由此而知，PAO試驗實際測得的是高效過濾器的穿透率，而高效過濾器其效率與穿透
率存在以下的關系：
K＝(1－α)×100％
式中 K——高效過濾器穿透率，％；
α——高效過濾器效率，％。
在空氣凈化工程中，PAO法主要用于HEPA過濾器和亞高效過濾器安裝后的泄漏試驗，尤其對于要求10 000級或更高潔凈度的層流或亂流潔凈室來說，進行泄漏試驗是極為重要的。 PAO泄漏試驗針對層流工作臺、層流罩、自?xún)羝饕约爸扑帍S(chǎng)用的無菌隧道、灌裝線等設備上的高效過濾器。
PAO法檢漏
確定高效過濾器本身及其安裝是否有明顯的滲漏，必須在現場對以下幾處進行測試：
a，過濾器的濾材；b．過濾器的濾材與其框架內部的連接；c．過濾器框架的密封墊和過濾器組支撐框架之間；d．支撐框架和墻壁或頂棚之間。PAO法檢漏的儀器有：塵源、氣溶膠發生器、氣溶膠光度計。PAO法檢漏的塵源就是PAO溶劑。加熱后使之霧化，噴霧后粒子呈球形。氣溶膠發生器即為產生煙霧的裝置。PAO溶劑倒人發生器容器后，在一定的加熱條件(通常為39℃左右)和壓力條件(一般為o.1MPa左右，為安全起見需用氮?dú)?下，產生的 氣溶膠煙霧被送人高效過濾器上風側。氣溶膠光度計即測定和顯示氣溶膠濃度的儀器。要求其靈敏度至少要達到80×10－3μg/L。
PAO法檢漏的工作原理是：在被檢測高效過濾器上風側發生PAO氣溶膠作為塵源，在下風側用光度計進行采樣，含塵氣體經過光度計產生的散射光由光電效應和線性放大轉換為電量，并由微安表快速顯示。采集到的空氣樣品通過光度計的擴散室，由于粒子擴散引起燈光強度的差異，經測定這個光強度，光度計便可測得氣溶膠的相對濃度。
由此而知，PAO試驗實際測得的是高效過濾器的穿透率，而高效過濾器其效率與穿透
率存在以下的關系：
K＝(1－α)×100％
式中 K——高效過濾器穿透率，％；
α——高效過濾器效率，％。
在空氣凈化工程中，PAO法主要用于HEPA過濾器和亞高效過濾器安裝后的泄漏試驗，尤其對于要求10 000級或更高潔凈度的層流或亂流潔凈室來說，進行泄漏試驗是極為重要的。 PAO泄漏試驗針對層流工作臺、層流罩、自?xún)羝饕约爸扑帍S(chǎng)用的無菌隧道、灌裝線等設備上的高效過濾器。
